Instalace potrubních rozvodů centrálního vysávání
SEZNAM KAPITOL
| 1. Čím začít? | Začínáme s instalací centrálního vysávání, pomůcky a nářadí |
| 2. Základní instalační prvky fitinky a jejich použití | Fitinky a jejich použití |
| 3. Instalace vysavačových zásuvek | Přiklady instalace vysavačových zásuvek, včetně nejčastějších chyb |
| 4. Instalace potrubních rozvodů centrálního vysávání | Přiklady instalace potrubí centrálního vysání, včetně nejčastějších chyb |
| 5. Montáž centrálního vysávání - pracovní postup | Příklady řešení, instalace jednotky centrálního vysávání, lepení, zapojení ovládacího kabelu |
| 6. Kontrola instalace a zkouška funkčnosti | Kontrola spojů, těsnosti, ovládání zásuvek a ověření správné funkce systému |
| 7. Závěrem | Shrnutí zásad správné instalace centrálního vysávání |
Potřebujete jinou pomoc?
Nenašli jste zde odpověď na svou otázku? Chcete se zeptat na cokoliv, co se týká centrálních vysavačů? Stačí zaslat otázku na náš email a my Vám ji rádi zodpovíme.
Tým centrálních vysavačů ONLINE
1. Čím začít?
V této fázi bychom měli již znát odpovědi na tyto otázky:
- Kde bude umístěn centrální vysavač?
- Jak budou rozmístěny vysavačové zásuvky?
- Kudy povede potrubí centrálního vysávání?
- Bude se počítat se skrytou hadicí ve zdi?
- Bude se do kuchyňské linky instalovat VacPan, LEOSPEED nebo VROOM?
- Bude se instalovat VROOM RETRAVAC (skrytá hadice určená pro garáž)?
Potřebné pomůcky a nářadí
K instalaci rozvodů centrálního vysávání si vystačíme s běžným domácím nářadím a pomůckami.
- Svinovací metr
- Pila s jemnými zuby nebo pila na kov
- Pokosnice pro vedení řezu pod úhlem 90°
- Jemnější brusný papír
- Technický líh
- Hadřík
2. Základní instalační prvky
Základní stavebnicové prvky (fitinky) poskytují téměř neomezenou prostorovou variabilitu - při sestavování rozvodů si vystačíme s několika "zlatými pravidly" pro instalaci.
Seznamte se prosím:

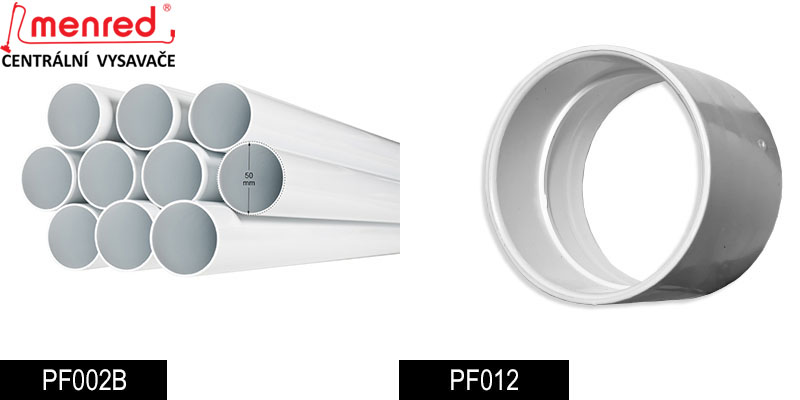

Potrubí - PF002B je základním stavebním dílem rozvodů, který zajišťuje spojení mezi zásuvkami v jednotlivých podlažích a jednotkou centrálního vysávání. Je vyrobeno z vysoce odolné PVC směsi. Dokonale hladká vntiřní stěna s minimální přilnavostí a třecím odporem zajišťuje zcela "hladký" průlet prachových částic, jejichž rychlost se pohybuje kolem 150 km/h. Potrubí je dodáváno o délce 200 cm a jeho vnějším průměr činí 50,8mm (2").
Spojka potrubí - PF012 patří neodmyslytelně k potrubí a slouží k jeho spojování.

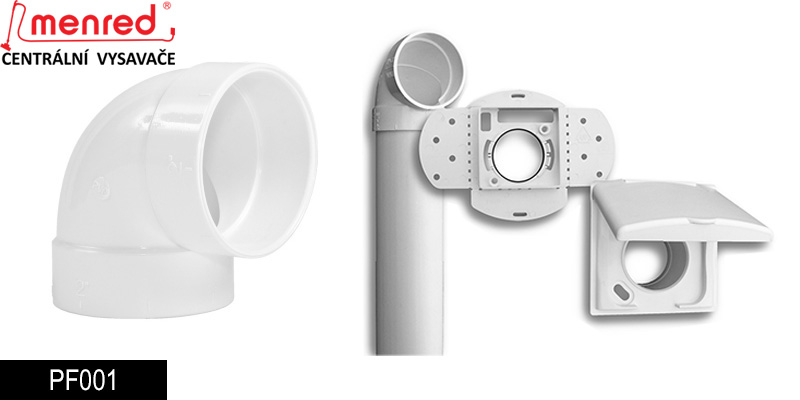

Ostré koleno 90° - PF001 je účinným bezpečnostním prvkem, který brání ucpání potrubí. Musí být umístěn vždy na každém vstupu do potrubního systému a montuje se společně se zásuvkovou základnou, čímž je zajištěna snadná přístupnost (obr.1.).
Krátký a ostrý úhel účinně blokuje hned na vstupu vše rozměrnější (propisky, hračky apod.). Protože žádný jiný z instalačních dílů nemá tak ostrý náběh, platí - co projde ostrým kolenem, projde bezpečně celým potrubním systémem až do nádoby centrálního vysavače.
Pozor:Ostré koleno se nesmí použít uvnitř potrubního systému.
Jednostranná odbočka 45° - PF008 a odbočka 90° - PF011 se používají k větvení hlavního potrubního systému a napojování zásuvkových ventilů k potrubnímu vedení.

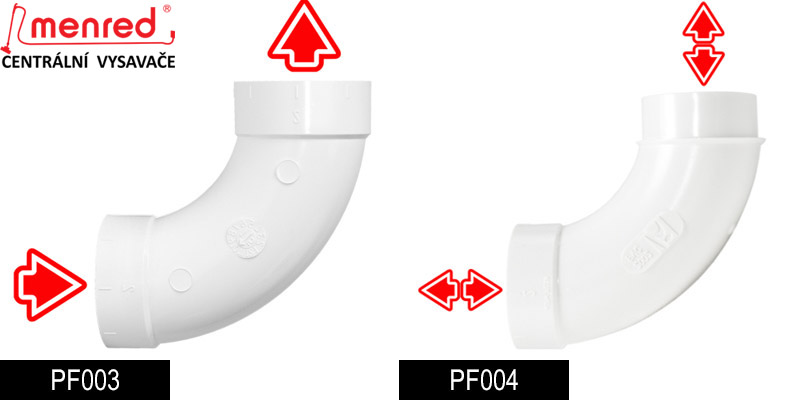

Koleno 90° F/F - PF003 a koleno 90° M/F - PF004 pro pravoúhlé vedení potrubní. Koleno 90° M/F - PF004 s čepem lze napojovat přímo do ostatních fitinek.
Koleno 45° F/F - PF006 a koleno 45° M/F - PF007 dokážou významně zkrátit a napřímit potrubní vedení a tím snížit ztrátu výkonu. Koleno M/F - PF007 s čepem lze napojovat přímo do ostatních fitinek.
Stěnové zásuvky (vysavačové ventily) jsou ve čtvercovém nebo obdélníkovém provedení. Zásuvka je tvořena hrdlem pro zasunutí koncovky vysavačové hadice a zakončena těsnicí klapkou. Uvnitř zásuvky jsou dva kontakty pro dálkové zapínání a vypínání centrální jednotky a to přímo z rukojeti hadice. Tvaru a rozměru zásuvky je uzpůsobena i zásuvková základna (obdélník, čtverec). Podlahové zásuvky jsou odolné a obdélníkové.

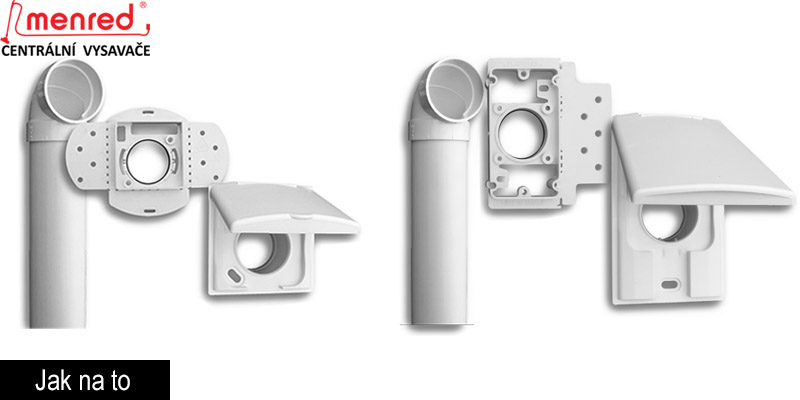

Patří k sobě: Vysavačová zásuvka spolu se zásuvkovou základnou a ostrým 90° kolenem tvoří trojici, která patří neodmyslitelně k sobě.

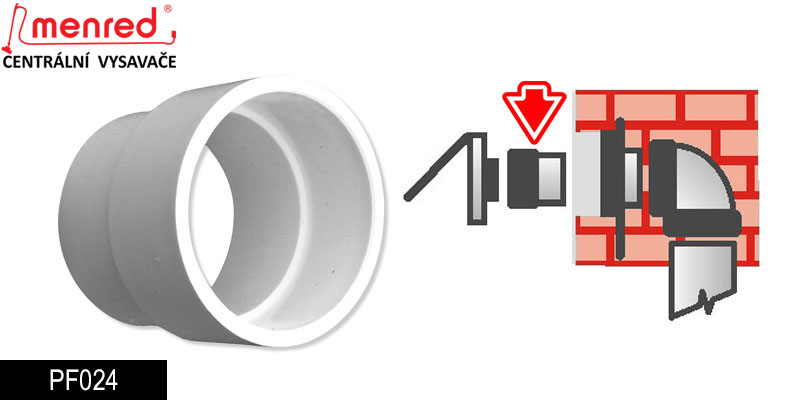

Prodlužující nástavec zásuvkového ventilu - PF024 se používá v těchto případech:
- Omítka je příliš silná a rámeček montážní desky je "utopený" pod omítkou.
- Stěna se dodatečně obkládá panely.

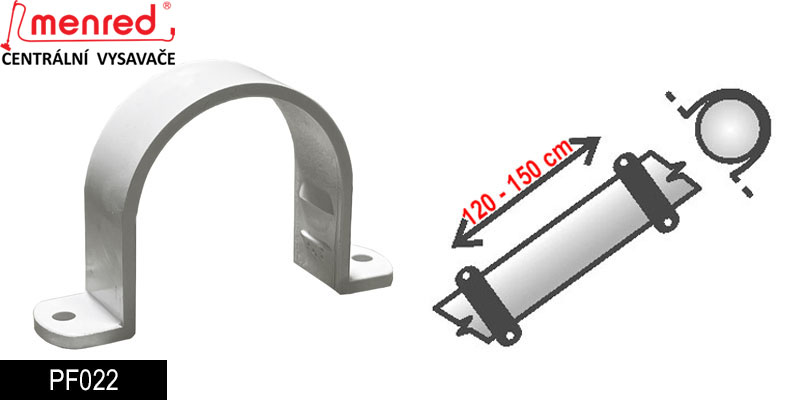

Příchytka potrubí - PF022 slouží k vnějšímu ukotvení sacího potrubí. Doporučená rozteč mezi jednotlivými příchytakmi je 120-150 cm.

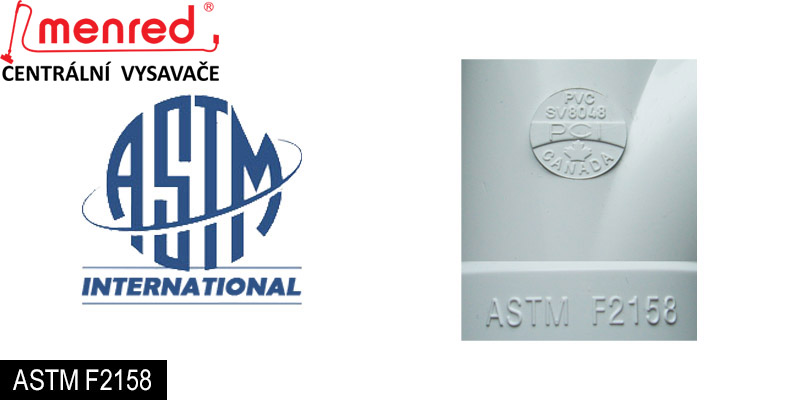

Pozor při nákupu - veškeré potrubní komponenty musí splňovat přísné výrobní standardy ASTM - F2158, které zaručují dodržení přesného výrobního postupu, složení materiálu a rozměrovou přesnost.
Kontrola je snadná - originální kanadské potrubní díly jsou touto normou vždy označeny.
3. Instalace vysavačových zásuvek - příklady
Praktické příklady řešení napojení zásuvkových vstupů na potrubní vedení

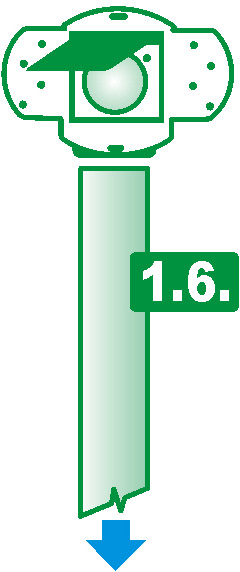

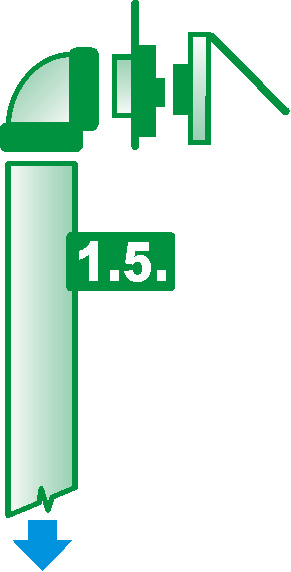

1.5., 1.6. - Ostré koleno 90° se zásuvkovou základnou pro zakončení potrubní větve nebo odbočky.

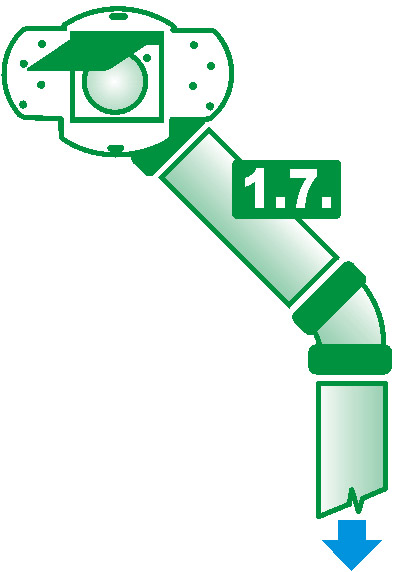

1.7. - Vyosení pomocí kolena 45° F/F - PF006.

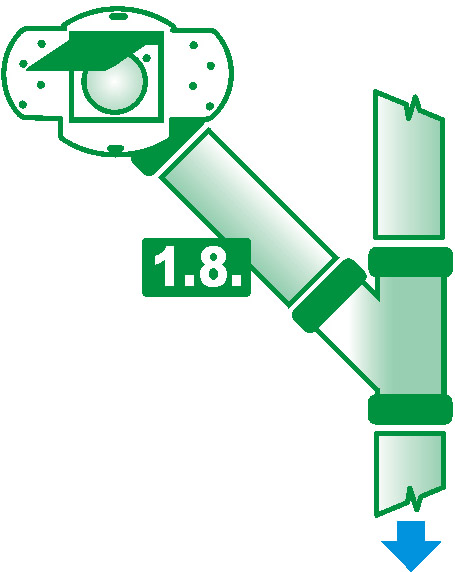

1.8. - Umístění vysavačové zásuvky na průběžné potrubní větvi pomocí jednostranné odbočky 45°.

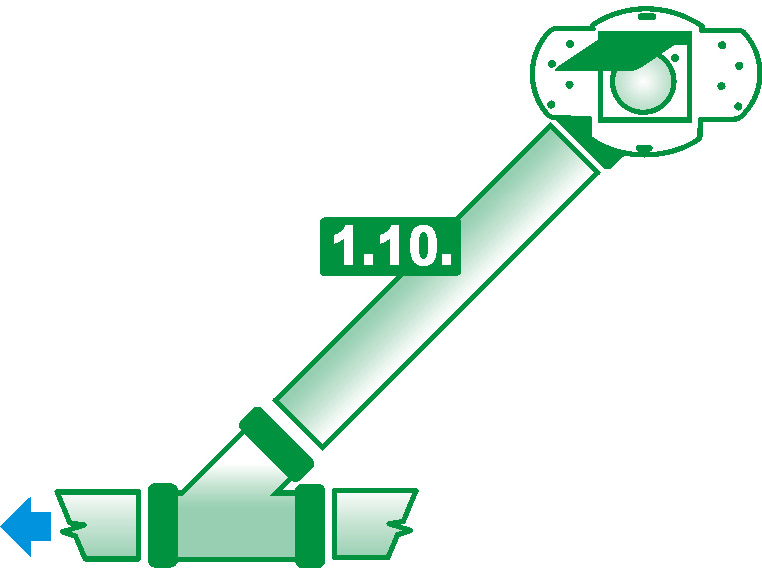

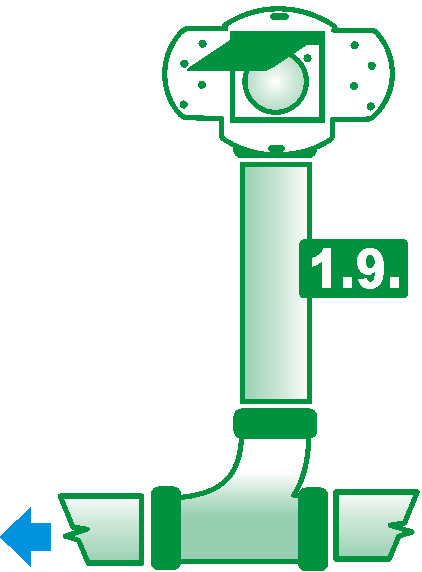

1.9., 1.10. - Připojení zásuvky k průběžné horizontální větvi pomocí odbočky 90° a jednostranné odbočky 45°.

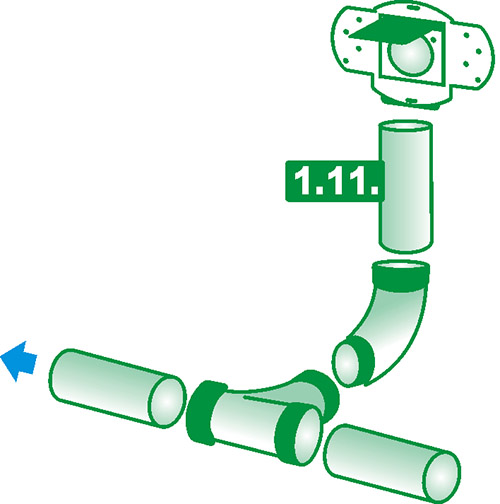

1.11. Další z možností napojení vysavačového ventilu se základnou na průběžné horizontální vedení. Napojení do odbočky 90° je provedeno pomocí kolena 90° M/F.

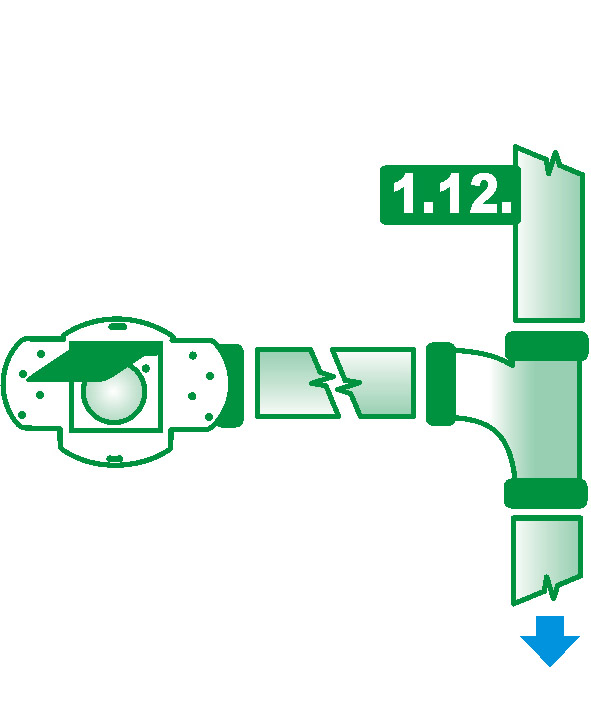

1.12. Napojení zásuvky se základnou do vertikálního potrubí s odbočkou 90°.

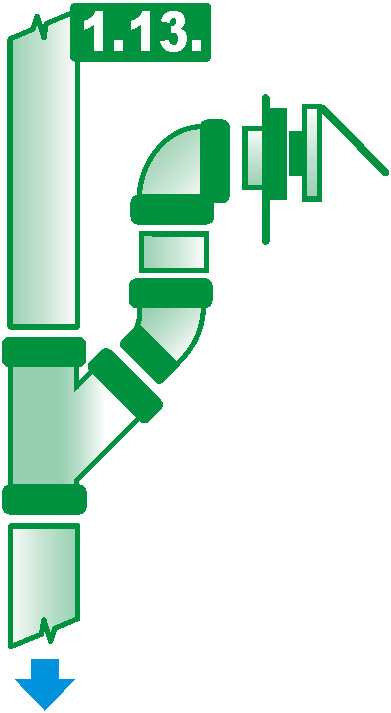

1.13. Předsazení vysavačové zásuvky před vertikální potrubní vedení.

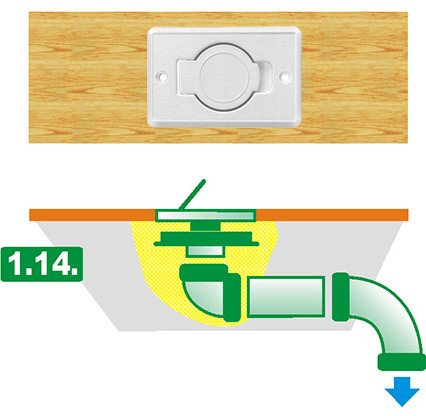

1.14.Podlahová zásuvka se využívá v případě, kdy je podlahová plocha příliš velká a nelze umístit vysavačovou zásuvku do stěny. V případě dovybavení domu centrálním vysavačem, nabízí právě podlahová zásuvka velice elegantní řešení bez velkých stavebních úprav.

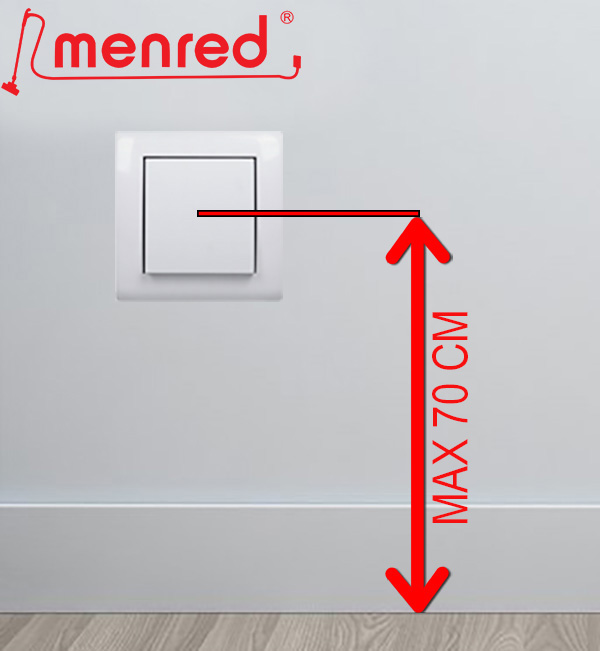

Výškové umístění vysavačové zásuvky
Vysavačové zásuvky se zpravidla instalují do výše elektrických zásuvek. Optimální umístění pro snadnou manipulaci je mezi 45-70 centimetry.
Nejčastější chyby při instalaci vysavačových zásuvek

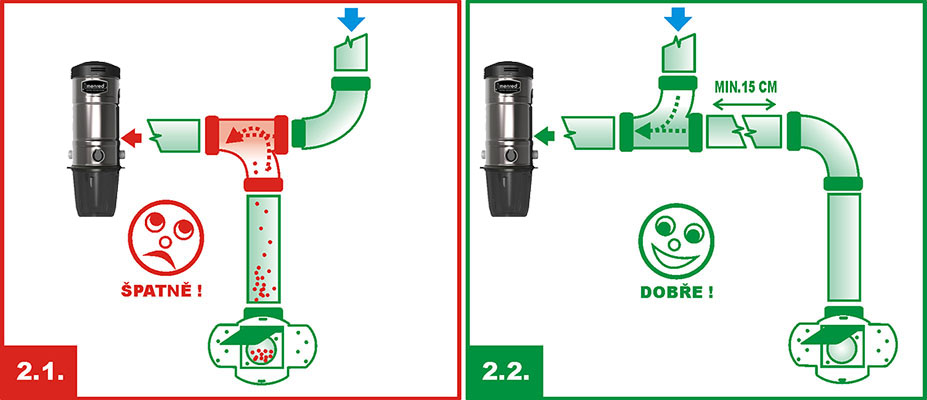

Příklady chybných řešení napojení vysavačových zásuvek na potrubní vedení
Vysavačová zásuvka je umístěna pod horizontální potrubní větví a připojena 90° odbočkou. V případě špatného řešení (viz. 2.1.) propadávají těžší nečistoty odbočkou dolů a zásuvka je postupně zanášena smetím. Správným řešením (viz. 2.2.) je boční napojení zásuvkového ventilu s vložením krátkého kusu trubky (15-20cm).
Zásuvkový ventil centrálního vysávání je umístěn pod průběžným rozvodem. Protože i v takovém případě hrozí propad nečistot a následné zanášení (viz. 2.3.), řešením je vytvoření sifonu (viz. 2.4.1.), kerý opět zamezí propadu nečistot (horizontálmí a vertikální trubice se kříží těsně u sebe). V prípadě dostatku místa lze rovněž využit řešení (viz. 2.4.1.).
Naprosto nevhodné použití odbočky Y s dvěma oblouky 90° M/F. V prvním případě (viz. 2.5.) rychlejší částice "přestřelují" 180° oblouk do daší větvě. V případě (2.7.) částice nečistot propadávají obloukem dolů. V obou případech je vhodnější zvolit již praxí prověřený způsob instalace (viz. 2.6. a 2.8).
4. Instalace potrubních rozvodů
Podívejte se na praxí ověřené příklady všech možných varianty spojů potrubních rozvodů centrálního vysávání. V uvedených řešeních naleznete do detailu rozpracované způsoby jak třeba co nejlépe spojit svisle nebo vodorně vedené větve potrubních rozvodů cntrálního vysávání.
Snažte se systém rozvodů centrálního vysávání co nejvíce "optimalizovat" - vždy existuje více dobrých řešení.
Stále platí osvědčené pravidlo: MÉNĚ JE NĚKDY VÍCE - méně fitinek a kratší délka potrubí = méně ztrát a vyšší výkon a koneckonců i méně práce a peněz.

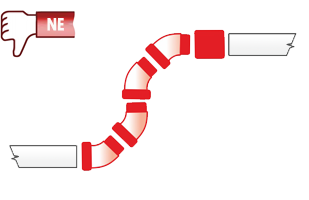

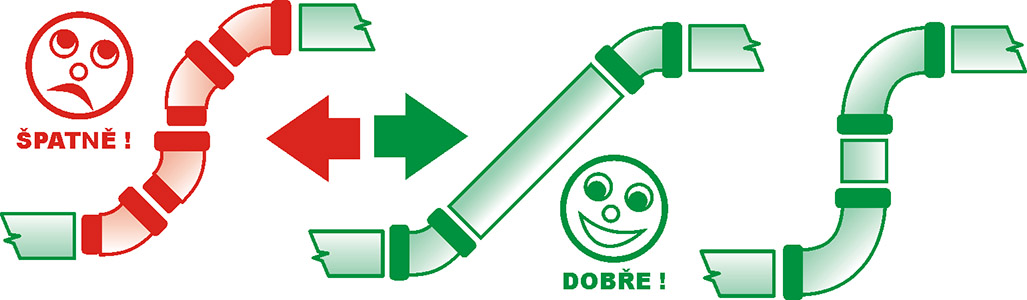

Pokud to okolnosti dovolují, veďte potrubí co nejpříměji, bez zbytečných ostrých ohybů. Zkrátka potrubní rozvody centrálního vysávání nejsou o "estetice".
Méně...
Jeden příklad za všechny.
...je někdy více.

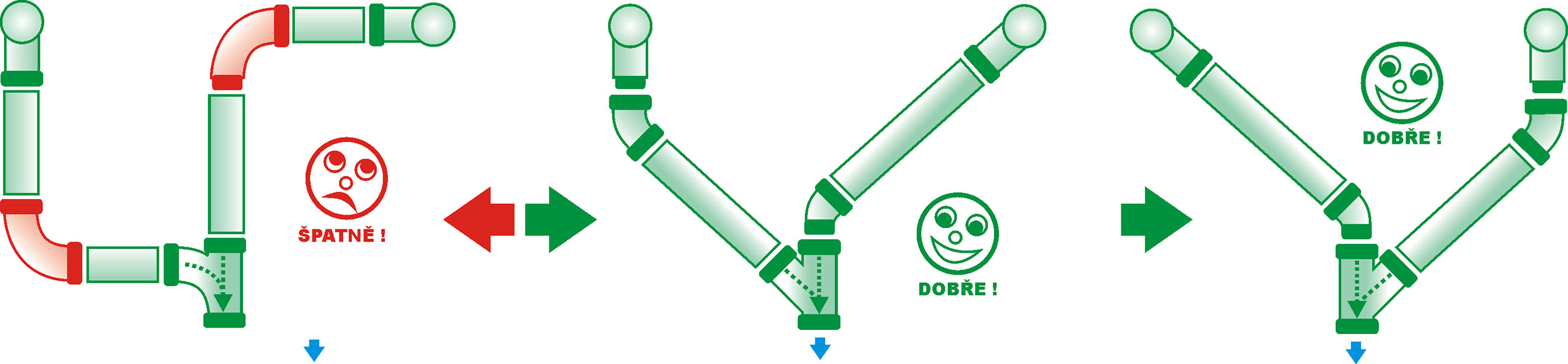

U rozvodů centrálního vysávání to platí dvojnásob. Elegantní nahrazení zbytečného počtu fitinek nejen nezvyšuje ztrátu výkonu, ale je i levnější.
Příklady řešení a nejčastější chyby při realizaci potrubních rozvodů
"Méně je někdy více" to v případě potrubních rozvodů platí nejméně dvakrát.
Jeden příklad za všechny - Elegantní nahrazení zbytečného počtu fitinek nejen nezvyšuje ztrátu výkonu, ale je i levnější (viz. 3.1.).

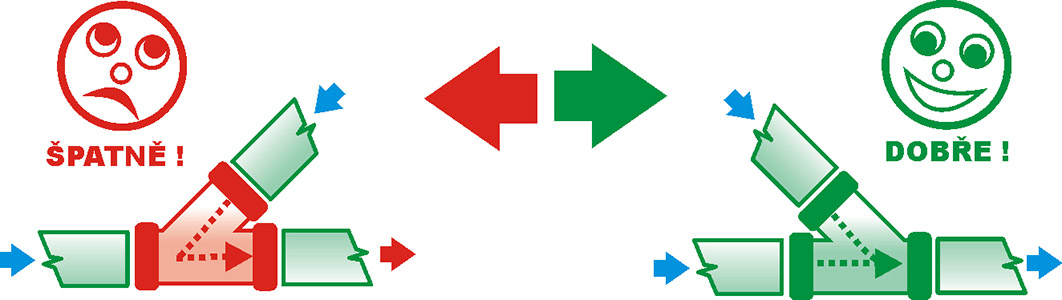

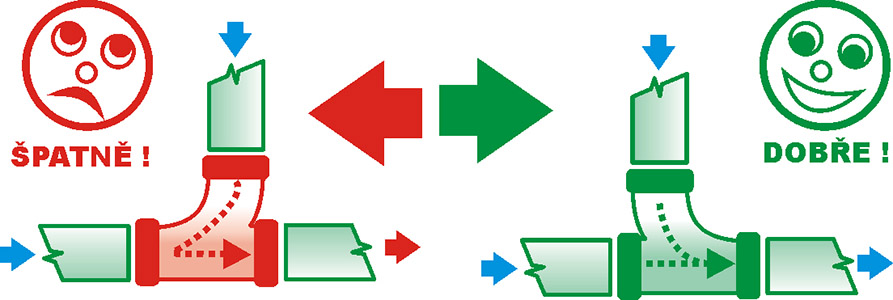

Již při samotném návrhu ralizace dbejte na správný směr proudění vzduchu (viz. 3.2. a 3.3.). Chyby jsou v těchto případech zcela evidentní. Každá z fitinek má v potrubním systému své přesné místo a funkci.

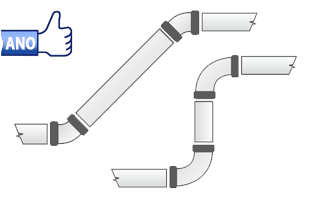

Pokud to okolnosti dovolují, veďte potrubí co nejpříměji, bez ostrých ohybů (viz. 3.4).
Byť jsou obě řešení na první pohled v pořádku, je v případě delšího vertikálního vedení (stoupačky) vhodnější plynulejší přechod přes 45° M/F koleno a osově natočenou odbočky (90°) o 45° (viz. 3.5.).
Snažte se systém rozvodů centrálního vysávání co nejvíce optimalizovat - vždy existuje více dobrých řešení (viz. 3.6.). Stále platí osvědčené pravidlo: MÉNĚ JE NĚKDY VÍCE - méně fitinek a kratší délka potrubí = méně ztrát a vyšší výkon a koneckonců i méně práce a peněz.
Pozor: Pokud potrubní prochází místem, kde může teplota klesnou pod bod mrazu a tím docházet ke kondenzaci - je třeba potrubí chránit izolací (viz. 3.7.).
Vyvarujte se vedení potrubí v blízkosti tepelných zdrojů jako jsou: krby, komíny, kamna apod (viz. 3.8.).
Jak se při instalaci centrálního vysávání vyhnout překážce ?
Při každé instalci centrálního vysávání se může vyskytnou překážka v podobě potrubního rozvodu vody nebo topení, trámu, překladu, traverzy atd., která brání v přímém vedení potrubí centrálního vysávání. Pokud nelze skze překážku proniknou, jsou zcela ideálním řešením fitinky: koleno 45° F/F a koleno 45° M/F.

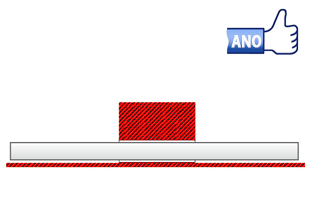

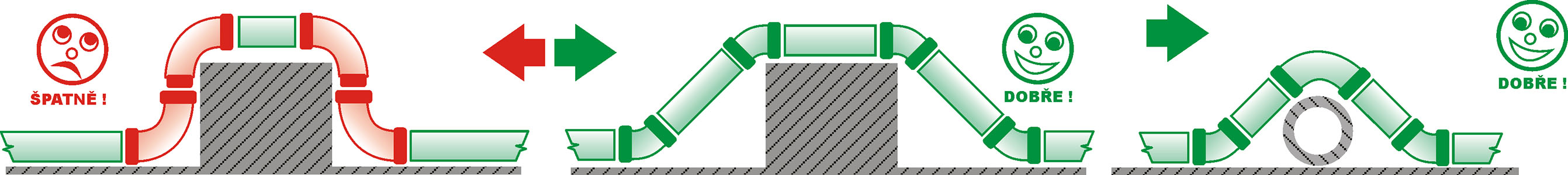

4.1. Ideálně řešené vedení potrubí centrálního vysávání - přímý průnik překážkou.
4.2.Často používané obepnutí překážky vedení potrubního rozvodu centrálního vysávání 4x kolenem 45° F/F.
4.3.Efektní vyhnutí se potrubí (topení, voda, odpad...) pomocí oblouku 90° F/F a 2x kolena 45° F/F.

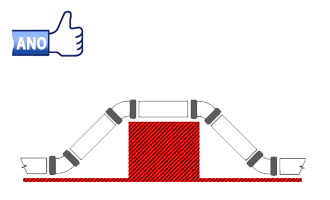

4.4.Zcela nevhodné řešení (zbytečně komplikované) přechodu přes překážku pouze pomocí oblouků 90° M/F, vhodnějším řešením je (viz. 4.2.).
Jak spojit dvě protiběžné horizontální potrubní větve centrálního vysávání ?
Jak správně spojit dvě vodorvné větve potrubních rozvodů centrálního vysávání? Podívejte se na osvědčená a nejčastěji používaná instalační řešení potrubních rozvodů centrálního vysávání. Základní spojovací prvky větví centrálního vysávání tvoří tyto tři typy fitinek: Odbočka 90°, odbočka 45° jednostranná a odbočka 45° oboustranná Y.

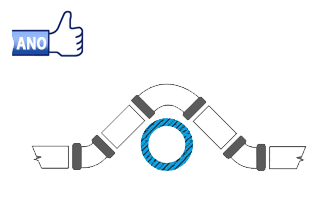

4.5. Často využívaný způsob spojení dvou horizontálně vedených větví centrálního vysávání např. z protilehlých částí domu na jednom podlaží s využitím odbočky 45° jednostranné, kolena 45° F/F a oblouku 90° F/F.
4.6. Další z hojně používaných způsobů spojení dvou větví centrálního vysávání z protilehlých částí domu na jednom podlaží za pomoci odbočky 90°, oblouku 90° F/F a oblouku 90° M/F.

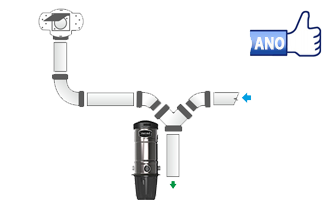

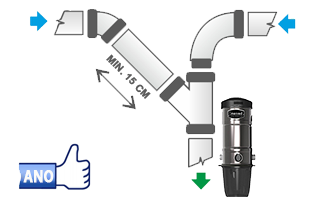

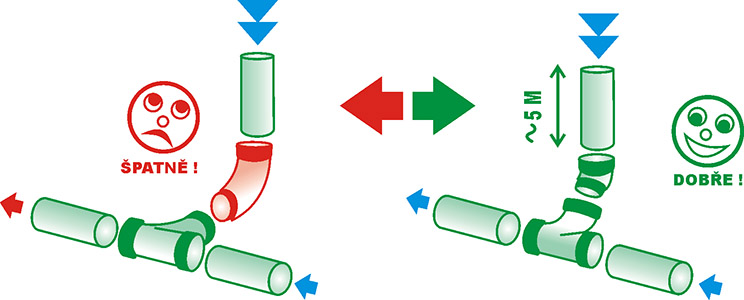

4.7. Příklad vhodného využití odbočky 45°- oboustranné Y a 2x kolena 45° M/F. Odbočka Y je správně umístěna výškověpod zásuvkovým vstupem, takže nehrozí jeho zanášení případnými "přestřelenými" nečistotami.

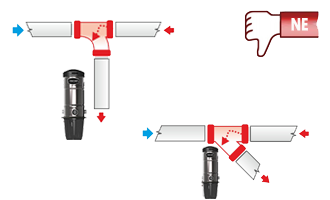

4.8. Naopak naprosto nevhodné použití oboustranné odbočky Y. Rychlejší částice "přestřelují" odbočkou do protilehlé větvě a zanášejí tak níže položený zásuvkový vstup.
4.9.Zásuvková odbočka T 90°slouží pouze k přímému připojení zásuvkového vstupu na průběžném potrubí neboť jeho vntřní ostrý náběh má stejný bezpečnostní úkol jako ostré koleno 90° - účinně bránit větším předmětům vniknout dál do potrubí centrálního vysávání (propisky, hračky, apod.). Vyvarujte se proto použití zásuvkové odbočky T 90°uvnitř potrubního systému centrálního vysávání.

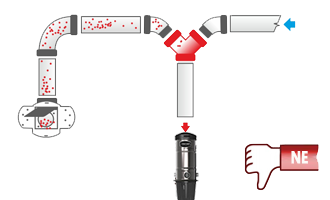

4.10. Již při samotném návrhu realizace centrálního vysávání pečlivě dbejte na správný směr proudění vzduchu fitinkami. Každá z fitinek má v potrubním systému centrálního vysávání své přesné místo, funkci a účel - stačí respektovat těchto několik jednoduchých pravidel. Chyby jsou v těchto případech zcela evidentní.

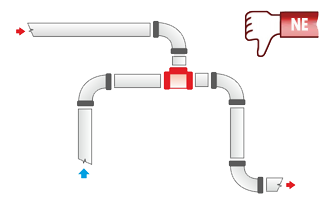

4.11. Při sestavování potrubních rozvodů centrálního vysávání se rovněž vyvarujte použití "lákavého"ostrého kolena 90°. Se zásuvkovým kompletem tvoří vstupní bezpečnostní prvek a jako takový smí být použit pouzena začátku potrubí.
Jak spojit dvě vertikální potrubní větve centrálního vysávání ?
Právě při spojování dvou svislých větví centrálního vysávání vzniká nejvíce chyb - myslím že zcela zbytečně stačí se podívat na tato prověřená žešení a vybat si to nejvhodnější. Základní spojovací prvky jsou stá stejné - jsou to tyto tři typy fitinek: Odbočka 90°, odbočka 45° jednostranná a odbočka 45° oboustranná Y.
4.12.Ideálně řešené spojení dvou svislých potrubních větví centrálního vysávání. Pokud bychom zvolili obrácený způsob a odbočku 45° vstupem natočili směrem dobů, docházelo by ke zbytečnému (gravitačnímu) zanášení neaktivní spodní větně centrálního vysávání (viz. 4.13.a).
4.13. Velice praktické řešené spojení dvou svislých potrubních větví centrálního vysávání. Pokud bychom zvolili obrácený způsob a odbočku 90° vstupem natočili směrem dobů, docházelo by ke zbytečnému (gravitačnímu) zanášení neaktivní spodní větně centrálního vysávání (viz. 4.13.a).
4.13.a. Při vytváření vhodného potrubního spoje a to především u svislých větví centrálního vysávání, je třeba mít stále na paměti "neúprosný" gravitační zákon. Těžší nečistoty mají snahu propadávat odbočkou dolů a zbytečně tak zanášejí neaktivní spodní větev centrálního vysávání.

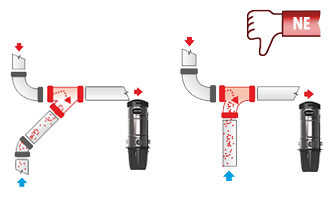

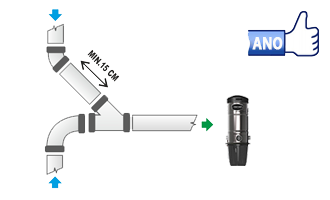

4.14. I tento způsob řešení spoje dvou svislých větví centrálního vysávání může nalést své uplatnění - vždy záleží na konkrétní situaci. Spoj je ale určen spíše pro dřevostavby.

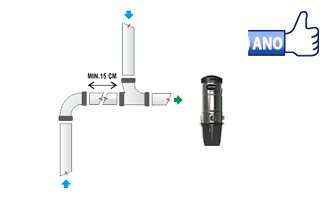

4.15. Vyřešení spojení dvou svislých větví centrálního vysávání s použití oboustranné odbočky Y. Obovskou výhodou spoje s oboustrannou odbočkou Y je její minimální prostorová náročnost. Její omezení je v částečném propadu nečistot do spodní větve (podstatně nžší než v případě 4.13.b. Proto pod tento typ spoje neumísťujte zásuvku (viz. 4.16.)

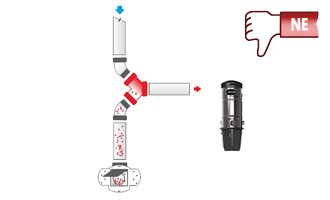

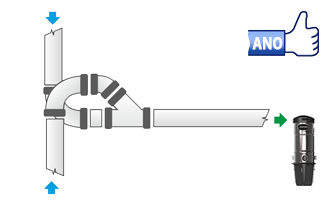

4.16. Naprosto nevhodné použití oboustranné odbočky Y. Rychlejší částice "přestřelují" 180° oblouk do daší větvě centrálního vysávání. V tomoto případě je vhodnšjším způsob řešení (viz. 4.12. a 4.13.).

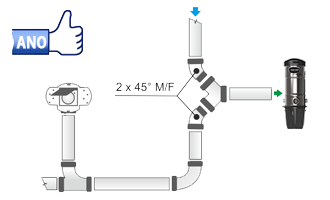

4.17. Takto ne... "Jednoduché" řešení, kterého se určitě vyvarujte!

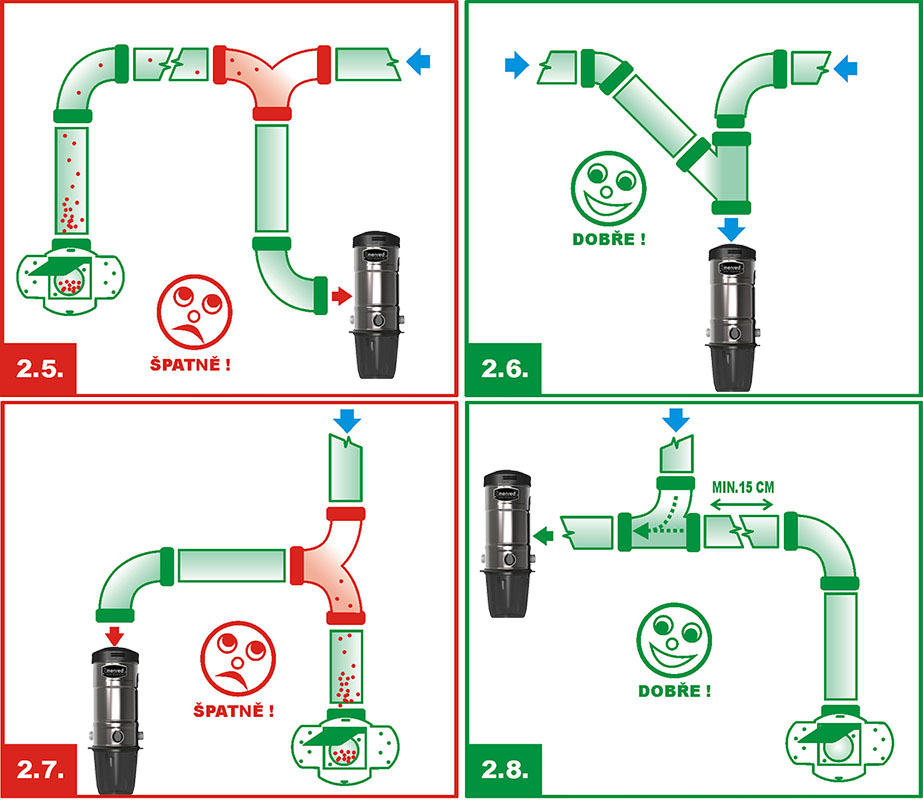

Při řešení (návrhu) spojování větví potrubí centrálního vysávání, se snažte zabránit možnému propadu gravirtačních nečistot do neaktivních větví.
Pravidlo je jasné: Nečistoty vstupující sací hadicí přes zásuvkový ventil do potrubního systému centrálního vysávání a končící ve sběrné nádobě centrálního vysavače, se nesmí nikde na své cestě potrubím centrálního vysávání usazovat.
Uvedená návrhy potrubních spojů vždy nabízí minimálně jednou vhodné (bezpečné) řešení.
Jak spojit dvě souběžné potrubní větve centrálního vysávání ?
Soběžné větve centrálního vysávání a jejich spojování patří mezi Dálší ze základních škály praktických řešení spojů centrálního vysávání. Při každé instalci centrálního vysává se může vyskytnou překážka v podobě potrubního rozvodu vody nebo topení, trámu, překladu, traverzy atd., která brání v přímém vedení potrubí centrálního vysávání. Pokud nelze skze překážku proniknou, je zcela ideálním řešením fitinka: koleno 45° F/F a koleno 45° M/F.

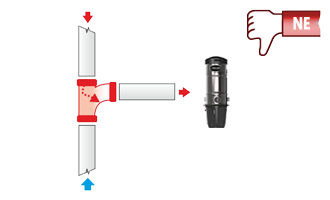

4.18. Řešení souběhu dvou větví centrálního vysávání pomocí jednostranné odbočky 45°. Potrubní "náústek" o min. délce 15 cm, slouží k usměrnění toku proudu vzduchu s nečistitami do bočního vstupu jednostranné odbočky 45°.

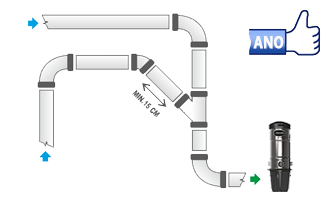

4.19. Řešení spojení dvou souběžných větví centrálního vysávání. Klíčový prvek spoje tvoří odbočka 45° jednostranné.
Extrémy potrubí centrálního vysávání nesvědčí
Při instalaci centrálního vysávání je třeba se vyvarovat těchto dvou předvídatelných situací.
- Určitě není vhodné vést potrubí centrálního vysávání v blízkosti komínového tělesa popřípadě dalších poptenciálních zdrojů vyšší sálavé teploty (to ostatně platí i pro ostatní rozvody).
- Potrubní vedení centrálního vysávání včetně samotné centrální jednotky neumisťujte do míst, kde teplota v chladných zimních měsících pravidelně klesá pod bod mrazu - může tím uvnitř docházet ke kondenzaci vody. Pok se nelze těmto místům vyhnou, je třeba potrubní vedení centrálního vysávání chránit potrubí vhodnou tepelně izolační bandáží.

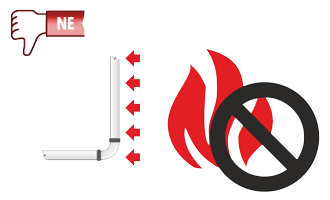

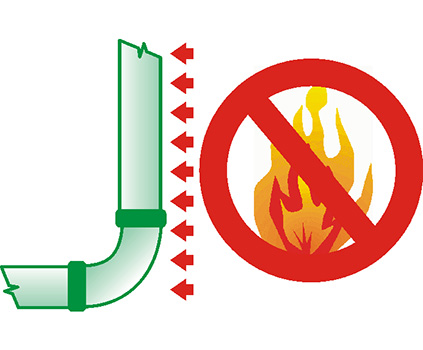

4.20.Vyvarujte se vedení potrubí v blízkosti tepelných zdrojů jako jsou: krby, komíny, kamna apod.

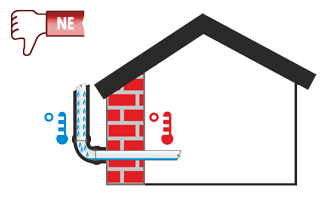

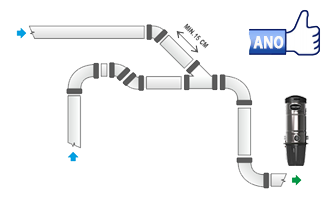

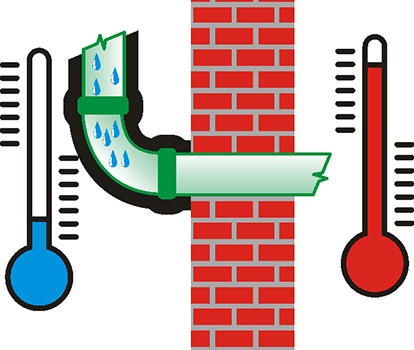

4.21. Pozor: Pokud potrubní prochází místem, kde může teplota klesnou pod bod mrazu a tím docházet ke kondenzaci - je třeba potrubí chránit izolací.
5. Montáž centrálního vysávání - pracovní postup
Novostavba
V případě novostavby je postup zcela jednoznačný - rozvody se instalují pod povrch budoucích podlah a do drážek ve zdech o velikosti cca. 6x6 cm.
Realizace probíhá ve dvou fázích:
1. Instalace potrubích rozvodů

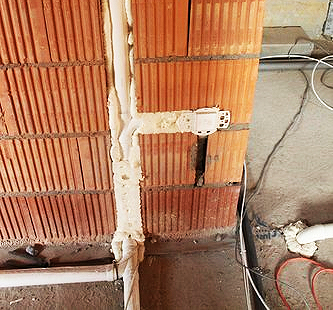

Instalace se provádí v hrubé stavbě domu souběžně s instalací ostatních rozvodů (vodoinstalace, elektroinstalace).
• Instalují se poze zásuvkové základny (zároveň s budocí omítkou)
• kabel dálkového ovládání 24V
• vstupy pro VacPan, Vroom, Hadici ve zdi, LEO SPEED

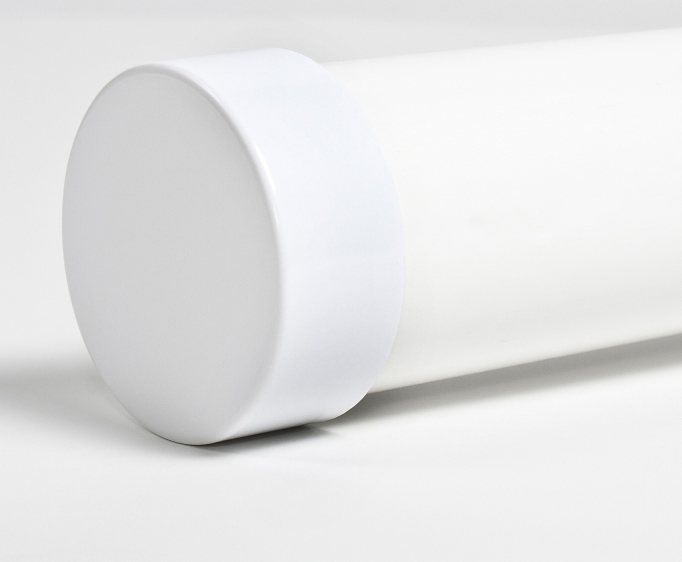

Volné konce potrubí se zazátkují a přelepí, překontrolují se všechny spoje a zapojení elektroinstalace ovládání.
2. Zprovoznění
Instalace jednotky centrálního vysávání
Montáž vysavačových zásuvek včetně ovládání
Montáž VacPanu (automatické lopatky), LEOSPEEDU a Vroomu
Zasunutí hadice ve zdi, VROOM Retravacu do systému centrálního vysávání
Kontrola funkčnosti
Dovybavení domu centrálním vysáváním
Představa, že dodatečná montáž centrálního vysávání se nevyplatí, protože znamená spoustu pracného sekání a nepořádku není v našem případě opodstatněná.
Pokud dům dovybavujeme systémem centrálního vysávání, je potrubí vedeno na povrchu a kotveno speciálními příchytkami. Většinu potrubí lze rozvést suterénem nebo technickou místností a zbylou část potrubí v obytných prostorách pak snadno překryjeme sádrokartonem. Celou realizaci lze zvládnou velice rychle a navíc s minimálními stavebními zásahy.

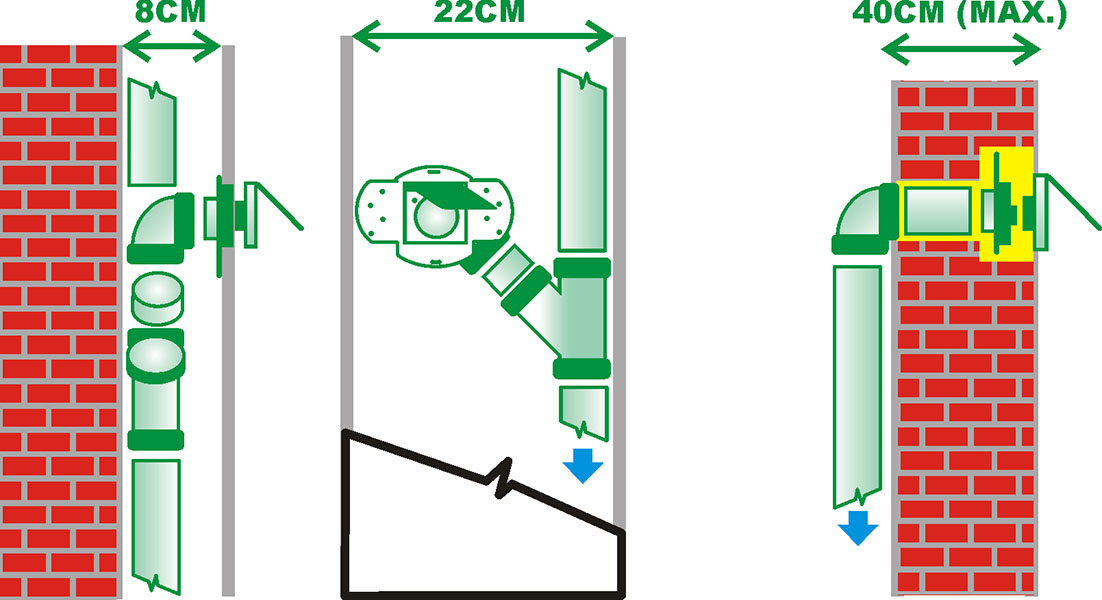

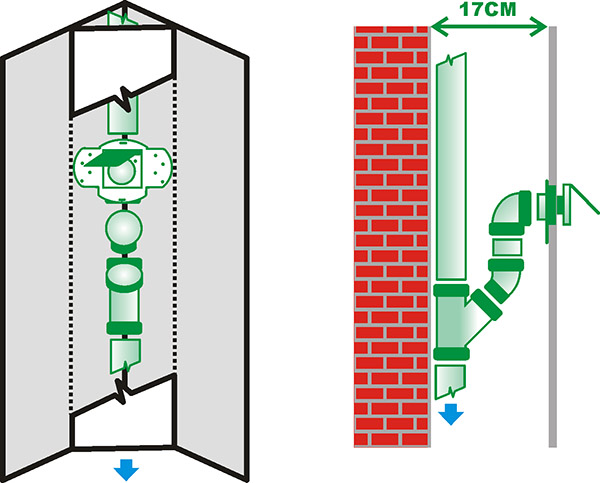

Sádrokartonem lze je lépe zvolit zde daleko snažší způsob istalace s minimálními stavebními úpravami.
Centrální vysavač lze snadno integrovat do každé domácnosti.

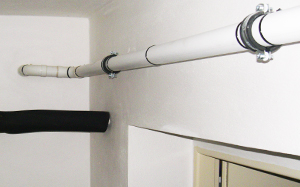

Většinu potrubí lze rozvést suterénem nebo technickou místností.
Efektivní řešení dovybavení domu centrálním vysáváním. Povrchová instalace potrubního systému včetně zásuvkového vstupu a následné zakrytí sádrokartonem.
Rohem místnosti vedený potrubní rozvod se zásuvkovým výstupem. Výhodné řešení, pokud střed domu tvoří dvě k sobě kolmé stěny.
Instalace jednotky centrálního vysávání
4.1. - připravujeme
Na určené místo připevníme jednotku centrálního vysávání (viz. 4.1.). V případě novostavby si pouze vyznačíme místo připojení potrubí pro sání a výfuk (viz. 4.2. a tab.1).
Maximální celková délka výfukového potrubí je 4 m (lze i více ve výjimečných případech, ale centrální vysavač musí mít výkon 700 AW a více).
Instalační rozměry jednotek centrálního vysávání Menred
Tab. č. 1
| Centrální vysavače | A | B | C | D |
| Centrální vysavač MENRED CVS 1200 (do 130 m²) | ||||
| MENRED CVS-1800BP PLUS (do 450 m²) | 95 cm | 30 cm | 59 cm | 12 cm |
Tab.č. 1(Uvedené údaje jsou v mm)
Instalace potrubí
Začínáme nejvzdálenější zásuvkou směrem k centrální jednotce a postupně k hlavní páteřnímu potrubí připojujeme vedlejší větve s ostatními zásuvkami.
Při měření nezapomeňte připočítat délku spoje, která zapadne do fitinek - fitinky: 19 mm, ostré koleno 90°: 16 mm.
Celý potrubní systém si nejprve pečlivě sestavíme bez pomoci lepidla, označíme pořadí jednotlivých dílů a tužkou "zafixujeme" jejich vzájemnou polohu.
Řezání trubek
Při instalaci se nevyhneme řezání trubek na potřebný rozměr. Řez musí být rovný, čistý a především kolmý k ose, aby celým obvodem těsně dosedl do sedla fitinky. Proto řez nikdy neprovádíme "od ruky", ale použije něktrý z vhodných přípravků - řezačku na trubky nebo běžnou pokosnici pro úhlem 90° a pilu s jemnějšími zuby.
Jemnějším brusným papírem nebo ostrým nožem důkladně odstraníme otřep z hrany řezu - pozor na vnitřní hladkou stěnu trubky.
Lepení spojů
Spojování trubek a fitinek se provádí speciálním PVC lepidlem, které je součástí každé instalční sady.
Zásady pro lepení:
Lepené plochy je třeba nejprve odmastit technickým lihem.
Lepidlo se nanáší poze na vnější stranu spoje - NIKDY DOVNITŘ.
Lepidlo důkladně rozetřete aplikační houbičkou v tenké vrstvě po celém obvodu spoje.
Aby došlo k rovnoměrnému rozetření lepidla, tak si těsně před spojením, značky obou dílů nastavíme o čtvrt otáčky od sebe, a pak rychle stiskeme a otáčíme spoj do označené pozice (tužkou) - doba tuhnutí lepidla je velice krátka.
Po 3 minutách lze spojem bezpečně manipulovat, po 3 hodinách je spoj funkční.
Pozor:Nikdy nenanášejte lepidlodo objímky,vytlačené lepidlo může zapříčinit snížení proudění vzduchu a následné ucpání. Mějte na mysli, zě potrubní systém Vám bude sloužit několik desetiletí.
Zapojení ovládacího kabelu
Zapínání centrální jednotky je ovládáno samostatně z každé vysavačové zásuvky prostřednictví nízkonapěťového dvojžilového kabelu. Kabel je veden souběžně s potrubním rozvodem.
Všechny zásuvky jsou propojeny kabelem v sérii a připojeny konektorem k jednotce centrálního vysávání (viz. obr.). Pokud kabel prochází omítkou nebo betonem, je vhodné jej v těchto úsecích chránit husím krkem. Kabel se připevňuje k potrubí stahovacími pásky po 40 cm.
Vysavač zapojujte a uvádějte do provozu jen v souladu s údaji na typovém štítku. Agregát nezapojujte přes prodlužovací kabel.
Kabel musí být prostrčen otvorem v rámečku zásuvkové základny, kde ponechéne 15 - 20 cm volného konce pro připojení zásuvky.
Které spoje se nelepí:
• Centrální jednotka (používá se potrubní objímku)
• VacPan
• Vroom
• Vysavačovou zásuvka k zásuvkové základně
6. Kontrola instalace a zkouška funkčnosti
Po dokončení montáže potrubí, zapojení ovládacího kabelu, osazení zásuvek a připojení centrální jednotky by měla následovat pečlivá kontrola celé instalace. Právě v této chvíli se ověřuje, zda je systém připraven na bezproblémový provoz a dlouhou životnost.
Co zkontrolovat před prvním spuštěním
- Zda jsou všechny potrubní spoje správně sestaveny a slepeny
- Zda v potrubí nezůstaly otřepy, nečistoty nebo zbytky lepidla
- Zda jsou otevřené konce potrubí správně uzavřeny
- Zda je ovládací kabel správně zapojen u zásuvek i u centrální jednotky
- Zda vysavačové zásuvky správně dosedají a těsní
- Zda spoje, které mají zůstat rozebíratelné, nejsou omylem zalepené
Zkouška těsnosti systému
Po vizuální kontrole doporučujeme provést také zkoušku těsnosti celé instalace. Centrální vysavač by měl po spuštění pracovat plynule, bez neobvyklých zvuků a bez znatelných úniků vzduchu. Pokud je tah slabší, bývá potřeba znovu projít spoje, zásuvky i napojení jednotlivých větví.
Ověření ovládání ze zásuvek
Postupně vyzkoušejte každou vysavačovou zásuvku zvlášť. Po zasunutí hadice nebo propojení kontaktů musí dojít ke spuštění jednotky. Pokud některá zásuvka nereaguje, bývá příčina nejčastěji v přerušeném kabelu, špatném kontaktu nebo chybě v sériovém zapojení.
Praktická zkouška sání
Po kontrole ovládání proveďte také praktickou zkoušku sání. Na každé zásuvce ověřte, zda je tah rovnoměrný a dostatečný. Vhodné je vysát malé množství běžných nečistot a sledovat, zda systém pracuje bez omezení a plynule.
Na co si dát pozor
- Slabý tah může upozorňovat na netěsnost nebo špatně provedený spoj
- Nestandardní zvuk může znamenat ucpání nebo cizí předmět v potrubí
- Nefunkční zásuvka bývá často způsobena chybou v ovládacím kabelu
- Případné závady je lepší odstranit ještě před finálním zakrytím instalace
Důkladná závěrečná kontrola pomůže zajistit, aby systém centrálního vysávání fungoval spolehlivě, s plným výkonem a bez zbytečných budoucích oprav.
7. Závěrem
Instalace centrálního vysávání není složitá, pokud se při návrhu i samotné montáži dodrží základní osvědčená pravidla. Správně navržený potrubní systém, dobře umístěné zásuvky, vhodně zvolené fitinky a pečlivě provedené spoje tvoří základ pro dlouhodobě spolehlivý provoz celého systému.
Při realizaci se vyplatí myslet hlavně na jednoduchost řešení, správný směr proudění vzduchu, omezení zbytečných ohybů a na to, aby se nečistoty neusazovaly v neaktivních větvích. Právě tyto zásady mají zásadní vliv nejen na funkčnost, ale i na výsledný výkon centrálního vysávání.
Velkou výhodou centrálního vysávání je, že jej lze úspěšně instalovat jak do novostaveb, tak i při dodatečném dovybavení domu. Pro obě varianty dnes existují praktická a ověřená řešení, která umožňují čistou, funkční a elegantní montáž.
Pokud si při návrhu nebo realizaci nejste jistí, je vždy lepší vše včas konzultovat. Správně navržený systém Vám pak bude bez problémů sloužit mnoho let a stane se přirozenou součástí pohodlného a moderního bydlení.
Přejeme Vám, aby instalace proběhla hladce a aby Vám centrální vysávání přinášelo dlouhodobou spokojenost, pohodlí a čistší domácnost.
